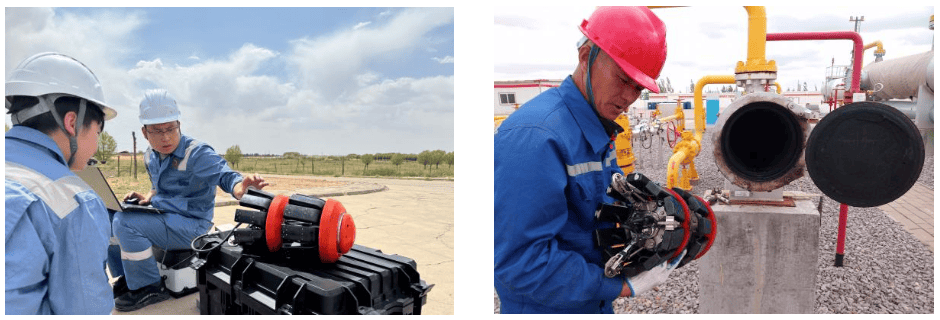

油气输送管线、工厂工艺管道、市政燃气管常年埋在地下或架在高空，腐蚀坑、管壁变薄、细小裂纹随时会埋下泄漏、爆管风险。 上期我们科普了 “隔空探伤” 电磁涡流，今天带大家好好认识管道普查明星 ——MFC 磁聚焦联层检测器。

一、什么是 MFC 磁聚焦联层检测器？

1. 工作原理

普通的钢材属于导磁材料，MFC 机器人自带强力永磁模块，相当于给管壁做 “全身磁化”。

当钢管的管壁完好时，磁力线乖乖锁在钢管内部，不会向外跑，没有异常信号；

当管壁出现腐蚀坑、变薄、孔洞、凹陷时，金属缺损处磁场 “拦不住”，磁力线会钻出管壁，形成漏磁场；

而我们的机器人周身布满密密麻麻的感应探头，专门捕捉外泄的磁场信号。后台 AI 系统根据信号强弱，换算出腐蚀位置、深浅、破损面积，生成完整管道健康报告。

2. MFC 创新型漏磁，比老式漏磁强在哪？

老式漏磁设备一整块磁铁磁化，弯头、焊缝、小管径容易出现磁场盲区，微小腐蚀容易被忽略。而MFC突破了传统漏磁设计的框架，在漏磁检测的理论基础上做了三个创新：

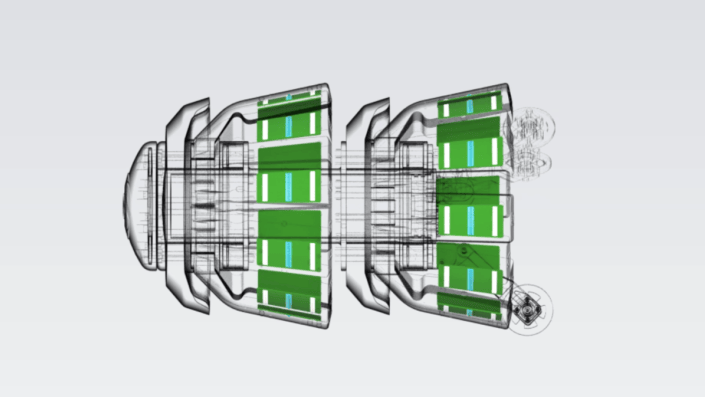

1.MFC 采用专利的磁聚焦联层磁化法，把传统大块磁铁拆分成多个精准分区的小磁单元，像拼马赛克一样排列组合，以此来达到对检测区域的有效磁化，这样大幅缩减了磁化装置的体积。以DN200检测器为例，MFC整体长度仅有传统MFL内检测器的四分之一（390mm）。

2.MFC基于磁聚焦联层磁化法，设计出了磁源聚焦的磁路，MFC不再使用“一块磁铁扫全场”，而是用多个“小磁源”在局部“打聚光灯”，聚焦照亮每一寸钢体。把“大磁路”换成了“密集分布的小磁路”，这样既亮、又灵活，解决了磁体和钢刷这两个结构带来的长度长、重量大的问题，可以用于内涂层管道的内检测作业。

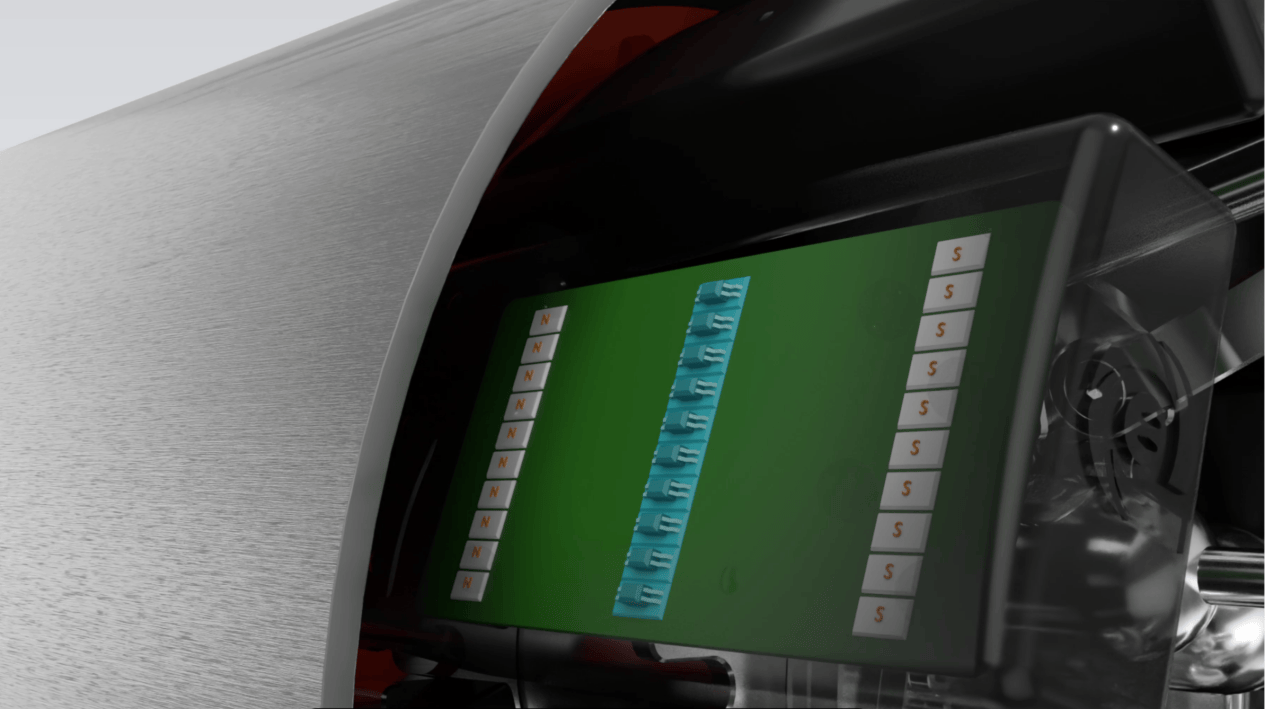

3.基于马赛克分区磁化法和磁源聚焦的磁路设计，MFC不仅将磁体缩小了，还将磁体与探头两者集成，融合为一体，做到了磁源和探头的一体化探头。探头直接与管壁接触，一站式的完成“磁化和检测”，这样信号路径最短、损耗最低，从而带来了更高的信号质量、更高的分辨率。

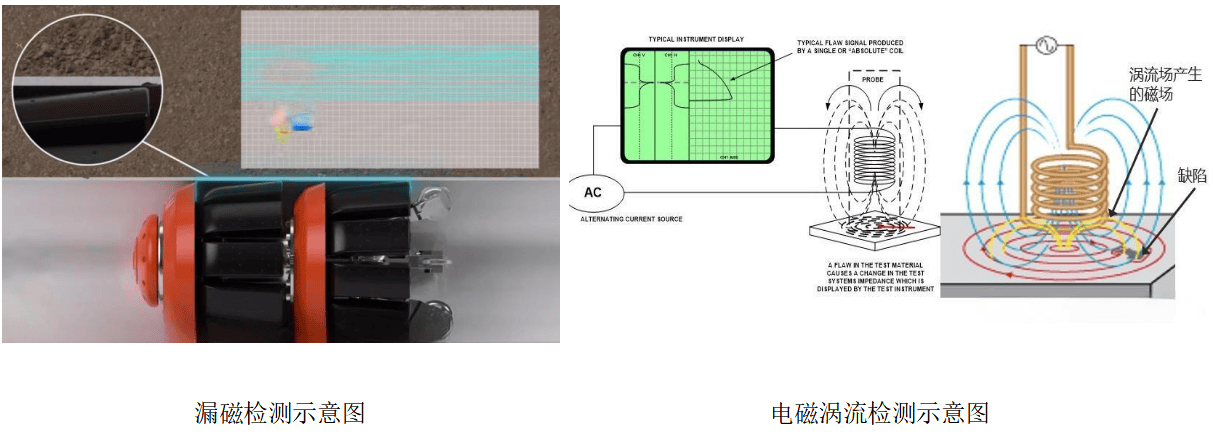

二、MFC磁聚焦联层机器人 VS 电磁涡流机器人，直观对比

MFC磁聚焦联层机器人

· 原理：利用磁体将管壁磁化。当管壁存在缺陷（腐蚀、孔洞、损伤）时，磁场线发生畸变并“泄漏”，传感器阵列捕获这些漏磁场信号，精确定位并量化缺陷。

· 核心优势：采用“磁聚焦联层磁化法”“磁聚焦磁路设计” 及 “磁源探头一体化” 结构，优化磁场分布与信号采集效率，分辨率更高，可进行成像，且可检外部缺陷。

电磁涡流机器人

· 原理：基于电磁感应。机器人搭载的探头产生高频交变磁场，在导电的金属管壁（如不锈钢、铜管、铝管等）中感应出涡电流。管壁缺陷会改变涡流分布，探头捕获这一变化即可识别缺陷。

· 核心优势：对导电材料的金属管道表面及近表面裂纹、针孔、腐蚀坑等异常极为敏感。

三、结尾总结

MFC 磁聚焦联层机器人和电磁涡流检测仪不存在谁替代谁，二者是互补搭档： MFC 磁聚焦联层机器人对腐蚀坑、磨损、壁厚减薄等“体积型缺陷” 的检测效率更高：缺陷越大，漏磁信号越强，数据直观反映缺陷深度与体积；电磁涡流是精细化 “显微听诊器”，适配多种金属，专攻细微裂纹、表层损伤。在工业管道运维中，根据管材、检测目标搭配两种技术，才能提前发现管道安全隐患，把风险挡在前面。
